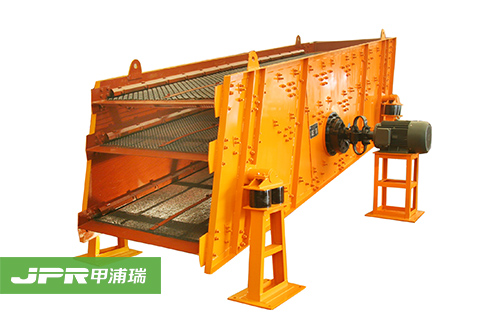

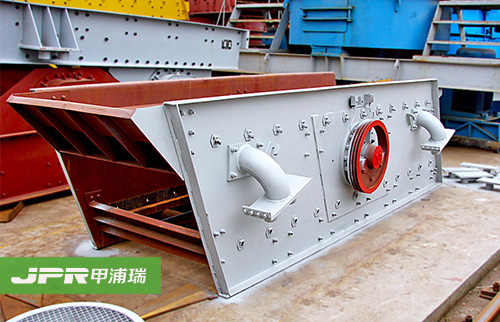

YZS系列圓振動篩是一種新型篩分設備,振動篩振動軌跡為圓,是專為采石場篩分料石設計的,也可供選煤、選礦、建材、電力及化工等部門作產品分級用。 我公司生產的YZS系列振動篩產量能耗均達到國家標準,居國內外先進水平,備受各行業用戶的好評。在結構上YZS系列振動篩采用筒體式偏心軸激振器及偏塊 調節振幅,先進的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力,是一種多層、高效的新型振動篩。廣泛應用于礦山、建材、 交通、能源、化工等行業的產品分級,是破碎篩分機組上的理想設備。
1.振動篩結構新穎,技術參數先進,處理能力大,篩分效率高;
2.圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,使用維修方便;
3.圓振動篩采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔;
4.圓振動篩采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等。
振動篩一般由振動器、箱箱、隔振裝置及傳動裝置等部分組成。各種振動篩具有長方形的篩面,篩面通過一定方式安裝在篩箱內,篩箱及篩面在振動器的作用下做具有特定軌跡的往復式運動,篩面的連續振動使篩面上的料層不斷被拋起、松散和分離,終達到分級或脫介的目的。
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力,激發篩箱產生一定振幅的圓運動,篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動,物料與篩面相遇的過程中使小于篩孔的顆粒透篩,從而實現分級。
型號 | 篩面規格 (mm) |
篩面層數 | 篩孔尺寸 (mm) |
大進料尺寸 (mm) |
處理能力 (t/h) |
電機功率 (kw) |
振動頻率 (r/min) |
雙振幅 (mm) |
YZS1237 | 3700×1200 | 1 | 3-50 | 200 | 10-120 | 11 | 870 | 5~9 |
2YZS1237 | 3700×1200 | 2 | 3-50 | 200 | 10-120 | 11 | 870 | 5~9 |
2YZS1548 | 4800×1500 | 2 | 3-100 | 400 | 30-275 | 15 | 870 | 5~9 |
3YZS1548 | 4800×1500 | 3 | 3-100 | 400 | 30-275 | 15 | 870 | 5~9 |
2YZS1848 | 4800×1800 | 2 | 3-100 | 400 | 56-330 | 18.5 | 870 | 5~9 |
3YZS1848 | 4800×1800 | 3 | 3-100 | 400 | 56-330 | 18.5 | 870 | 5~9 |
2YZS1860 | 6000×1800 | 2 | 3-100 | 400 | 65-586 | 22 | 870 | 5~9 |
3YZS1860 | 6000×1800 | 3 | 3-100 | 400 | 65-586 | 22 | 870 | 5~9 |
4YZS1860 | 6000×1800 | 4 | 3-100 | 400 | 65-586 | 22 | 870 | 5~9 |
2YZS2160 | 6000×2100 | 2 | 3-100 | 400 | 81-720 | 30 | 730 | 5~9 |
3YZS2160 | 6000×2100 | 3 | 3-100 | 400 | 81-720 | 30 | 730 | 5~9 |
4YZS2160 | 6000×2100 | 4 | 3-100 | 400 | 81-720 | 30 | 730 | 5~9 |
2YZS2460 | 6000×2400 | 2 | 3-150 | 400 | 100-810 | 37 | 700-900 | 5~9 |
3YZS2460 | 6000×2400 | 3 | 3-150 | 400 | 100-810 | 37 | 700-900 | 5~9 |
4YZS2460 | 6000×2400 | 4 | 3-150 | 400 | 100-810 | 37 | 700-900 | 5~9 |
