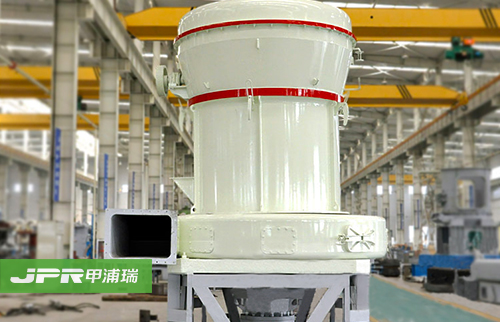

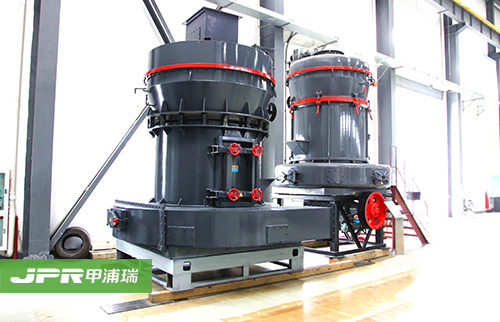

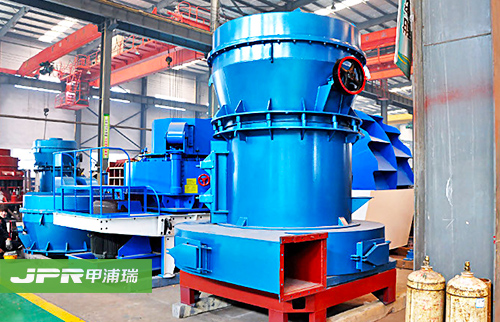

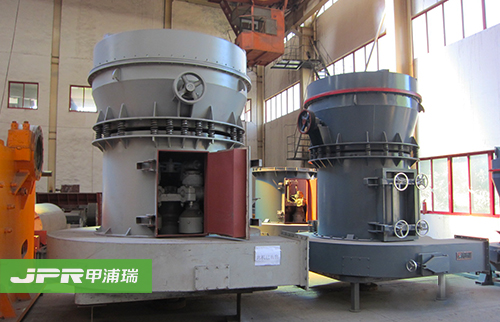

高壓磨粉機主要適用于加工莫氏硬度9.3級以下,濕度在6%以下的各種非易燃易爆礦產物料,在冶金、建材、化工、礦山、高速公路建設、水利水電等行業有著廣泛的應用,是加工石英、長石、方解石、石灰石、滑石、陶瓷、大理石、花崗巖、白云石、鋁礬土、鐵礦石、重晶石、膨潤土、煤矸石、煤等物料的 ,物料的成品細度可在0.613毫米到0.033毫米之間調整,是良好的礦粉和石料磨粉設備。
1.設計獨特,有效提高產量。主機磨腔內,在梅花架上部設計了1500kg—2000kg的加壓裝置,同等動 力下,產量提高10-30%,研磨裝置對物料的碾壓力提高了800-1500kgf, 成品細度細可達1000目; 2.物料適用性強,可針對莫氏硬度9.3級以下的各種物料;
3.保護環境,除塵效果完全達到國家的標準;
4.磨輥裝置采用優質高效的加工工藝,重疊式多級密封保證了良好的密封效果;
5.磨輥、磨環更換周期長,剔除了離心粉碎機易損件更換周期短的弊??;
6.研磨裝置采用重疊式多級密封,密封性能好。
高壓磨粉機整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、畚斗提升機、電磁振動給料機、電控系統等組成。
注意事項
1、開機前檢查皮帶、螺絲和各部潤滑情況,應清除機器周?chē)s物。
2、將待磨的原料放入料斗內,調好兩磨輥間隙,操作時,要保持磨輥兩端松緊一致,磨研不應過緊,線速不應過高。
3、磨粉作業時,嚴防加工物料斷流。停機前,須先分離磨輥,嚴防兩磨輥直接接觸,要經常注意料筒的存料量。
4、雷蒙磨粉機的加工物料必須經篩選。平篩如有堵塞,可輕輕敲打,避免用力過猛。
5、磨輥不要軋得太緊,磨齒不能用得過鈍,避免溫度過高。如果發生起火或爆炸時,應立即松開磨輥軋距,使磨料流下壓滅火焰。
在YGM系列高壓磨粉機的主機中,磨輥總成通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與主軸及鏟刀架固定連接,壓力彈簧壓在磨輥軸承室的懸臂外端面上,以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上,當電機通過傳動裝置帶動主軸轉動時,裝在鏟刀架上的鏟刀與磨輥同步旋轉,磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉,葉輪轉速越高,分選出的粉子越細。為保證磨機在負壓狀態下工作,增加的氣流量通過風機與主機間的余氣管排入布袋除塵器,被凈化后排入大氣。YGM系列高壓磨粉機的風選氣流是在風機-磨殼-旋風分離器-風機內循環流動作業的,所以比高速離心粉碎機粉塵少,操作車間清潔、環境 。
型號 | 磨輥個數 | 磨輥尺寸 (R×H)mm |
磨環內徑和高度 (mm) |
大進料粒度 (mm) |
成品粒度 (mm) |
產量 (t/h) |
電機功率(KW) | 主機轉速 (r/min) |
外型尺寸 (m) |
||
主機 | 風機 | 分析機 | |||||||||
YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 18.5 | 15 | 2.2 | 160 | 4.3×3.5×5.1 |
YGM85 | 3 | 270×140 | 830×140 | 20 | 0.613-0.033 | 1.2-4 | 22 | 22 | 4 | 150 | 5.3×4.1×5.2 |
YGM95 | 4 | 310×170 | 950×170 | 25 | 0.613-0.033 | 2.1-5.6 | 37 | 37 | 5.5 | 130 | 7.1×5.9×7.9 |
YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.613-0.033 | 2.5-9.5 | 75 | 75 | 7.5 | 103 | 7.9×8.0×9.7 |
YGM160 | 6 | 440×270 | 1600×270 | 35 | 0.613-0.033 | 7-18 | 132 | 132 | 11 | 82 | 12.55×5.7×8.3 |
